SprutCAM（司普禄）加工编程软件简介
高级加工编程软件 数控加工编程和工业机器人离线加工编程
SprutCAM简介：
SprutCAM是一款来自俄罗斯的高级数控加工编程，该软件开发于上世纪90年代，经过近20年的不断升级，SprutCAM V11版本已经成为一款性能卓越的数控加工编程软件以及机器人离线加工编程软件。
SprutCAM V11版兼容Windows 32位和64位操作系统，它可用于Windows 8/7/XP操作系统中。无论您使用何种机床和机器人、零件多么复杂，您都可以轻松自如地使用SprutCAM生成您想要NC程序。
V11版本SprutCAM的机床模型库包括几乎所有的车、铣、及车铣复合、多轴联动加工中心。
SprutCAM数控加工编程可应用于：
车削、2D平面铣削、3D铣削及雕刻、2D/4D 线切割、车铣复合、4轴/5轴联动铣削加工、高级叶片铣削
SprutCAM机器人离线加工编程在数控加工编程的基础上进行扩展，应用范围如下：
雕刻、切割、打磨、抛光、喷涂、涂胶、焊接、搬运、铸造、3D打印
SprutCAM特征：
1. 兼容多种格式的3D文件：通过模型导入模块，SprutCAM可以很容易的与其它CAD系统高准确度地集成在一起。目前支持的文件格式包括iges, stp, PostScript, stl,3dm,dxf
2. 丰富的加工操作类型及参数管理功能使您可以得到最优化的加工处理。参数的自动选择功能可以最大限度的减少您的编程时间
3. 科学合理的加工策略
4. 快速生成NC代码
5. 精准的运动学规划和碰撞检测：仿真模块可以自动检测刀啃，冲击，撞刀，并在程序段中加以标识
6. 机器人加工应用高级路径优化模块，可以实时调整机器人姿态避免撞刀，和实现您想要的最佳路径
7. 支持外部轴：直线轴和旋转轴及复合外部轴组合系统
8. 高品质的动态仿真，使您的工作轻松、愉快。可以在仿真过程中发现所制定的工艺中包含的问题，反过来可以指导制定新的工艺方案
9. 丰富的NC程序后置处理器：几乎可以囊括目前市面上所有的数控系统及机器人控制系统，同时开放式的后置处理器开发程序可以让你创建专属的特殊后置处理器
数控加工编程主要应用：

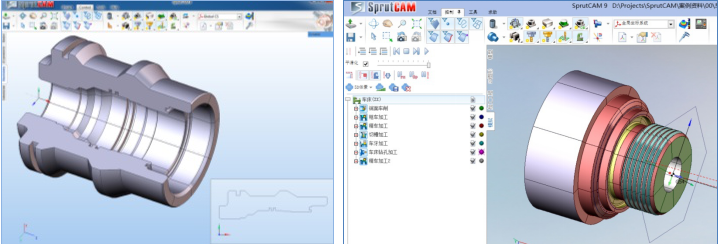

1、车削加工

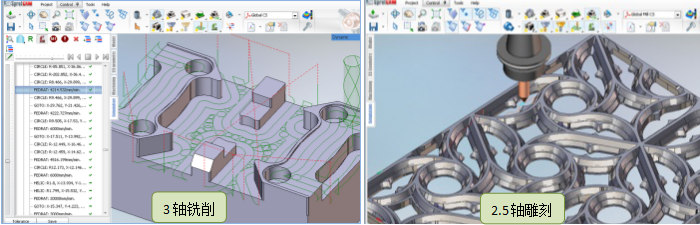

2、3轴铣削

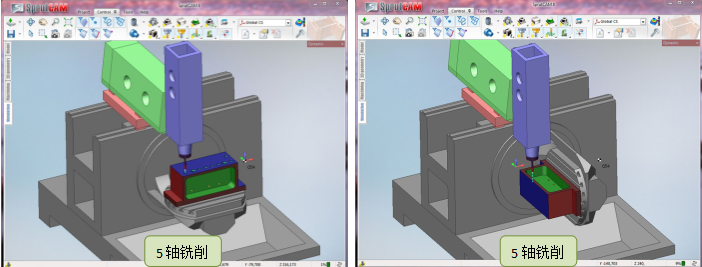

3、4轴＆5轴加工

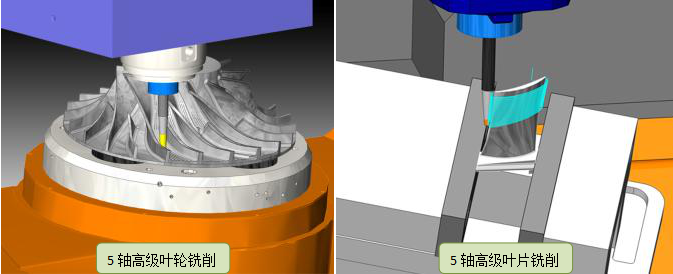

4、5轴高级联动加工

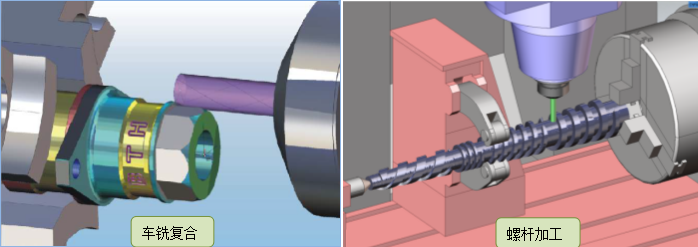

5、车铣复合加工
工业机器人离线加工编程主要应用：

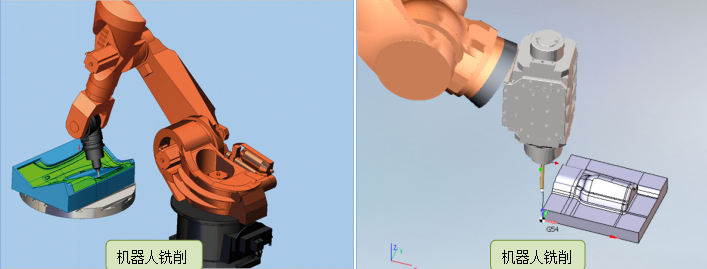

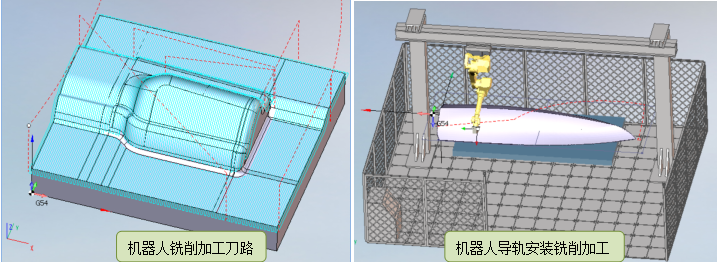

1、空间曲面加工

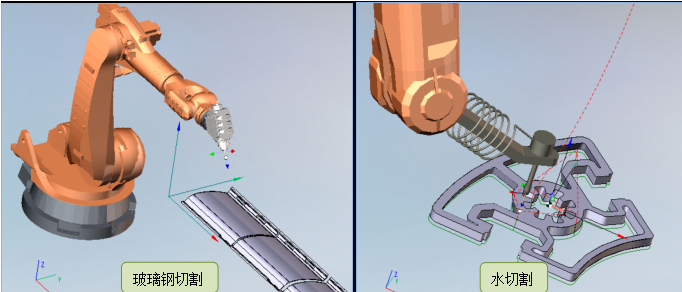

2、空间曲线切割

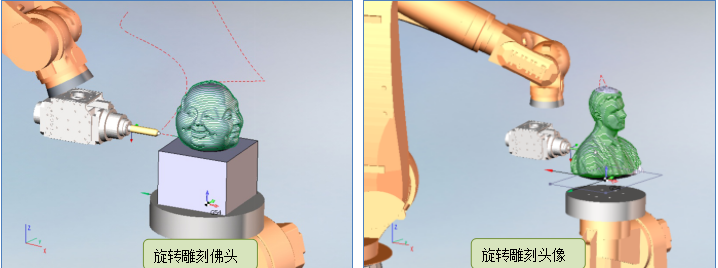

3、雕刻应用

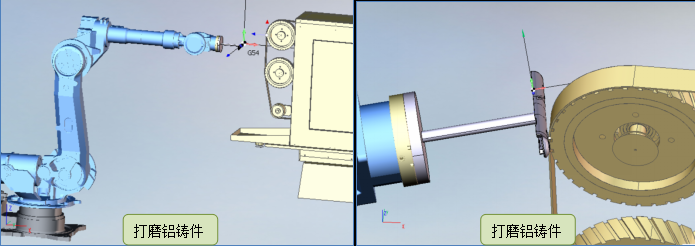

4、打磨应用

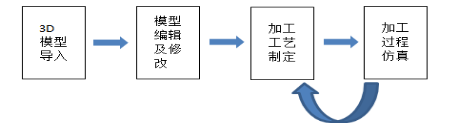

软件应用具体操作步骤：
SprutCAM作为专业的加工编程软件，各功能模块的组合逻辑清晰。主要操作步骤如下：

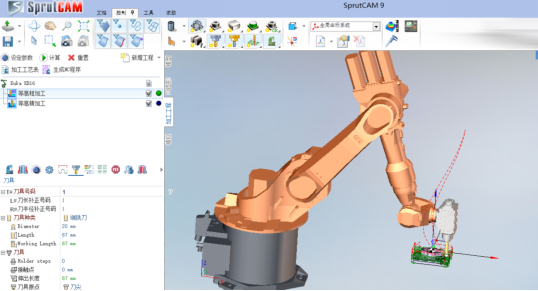

1、 进入操作界面：
SprutCAM操作界面主要分为四大模块
· 模型-导入2D或3D模型
· 2D图形-编辑或建立2D图形
· 加工工程-制定加工策略，生成加工刀路
· 模拟-模拟仿真相应加工路径
图1 操作界面
2、 选择机床或机器人类型
· 支持多品牌数控机床，可在机床库里面进行选择现有的型号，也可以根据需求配置相应机床

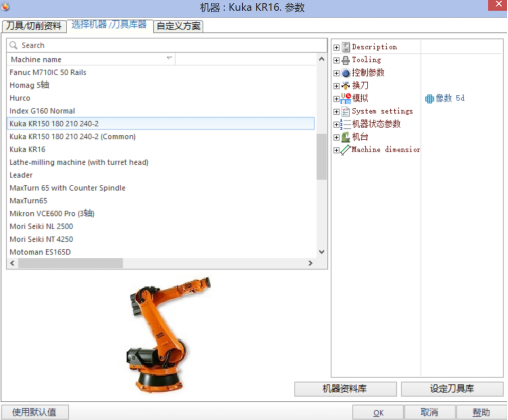

· 支持多品牌机器人：KUKA, ABB, Fanuc, Staubli, Yaskawa, Comau, Nachi 等等，也可以根据用户使用配置机器人模型

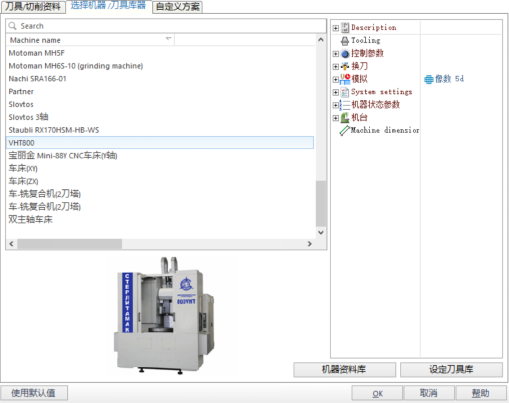

图2 选择机床或机器人模型界面
3、 导入模型文件
· 可直接导入3D和2D模型文件，支持格式包括IGES, STP, dxf, PostScript, STL,3DM
· 可以在模型界面下，同时导入工件，毛坯材料，工装夹具模型
· 可以根据工件设置相应的毛坯材料

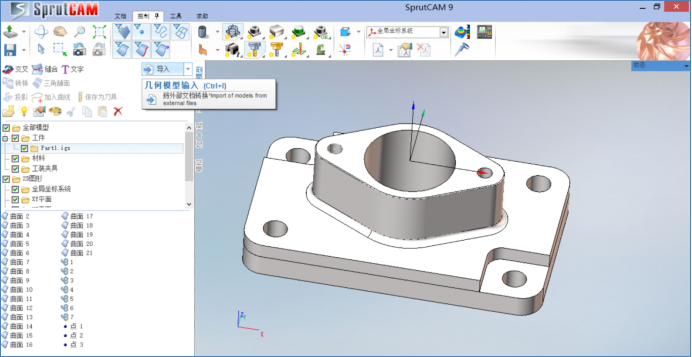

图3 导入模型文件

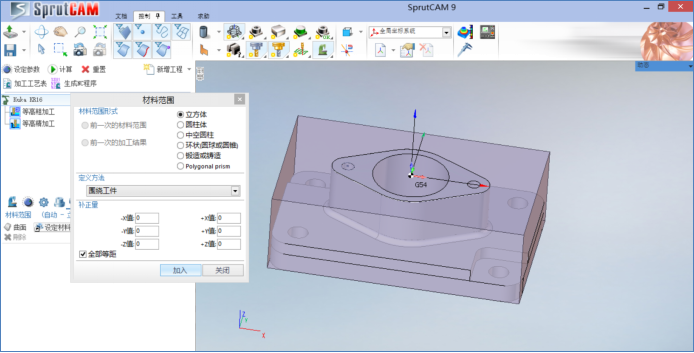

图4设定毛坯材料
4、 制定加工策略
提供多种加工策略-粗加工，精加工，残料加工5轴联动加工等

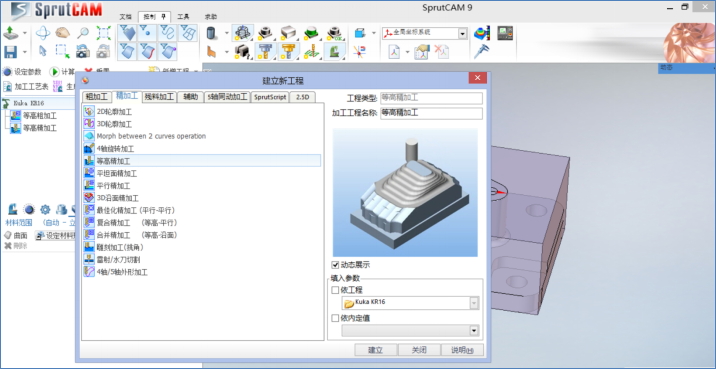

图5 建立加工工程

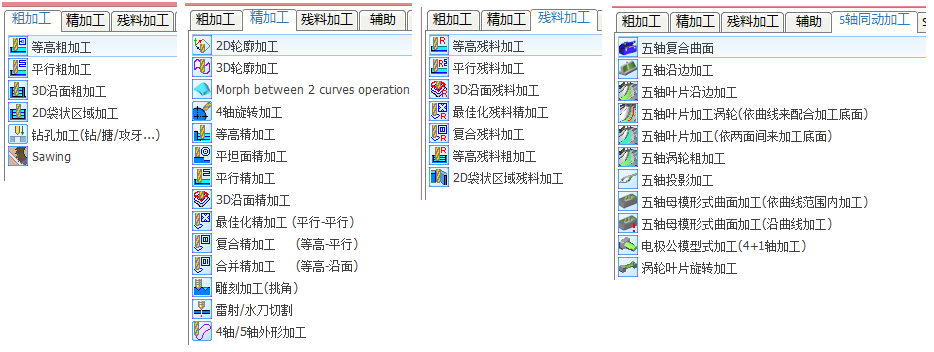

图6 各类加工策略选择
5、 选择刀具及加工参数

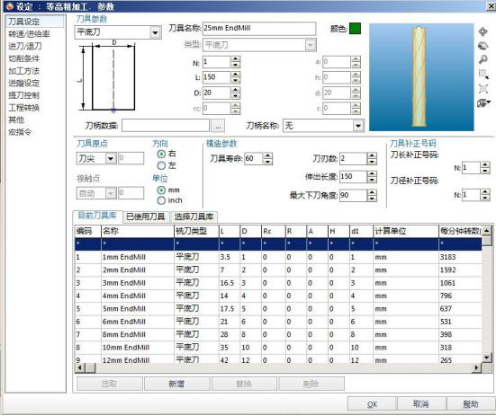

图7 刀具的选择及设定

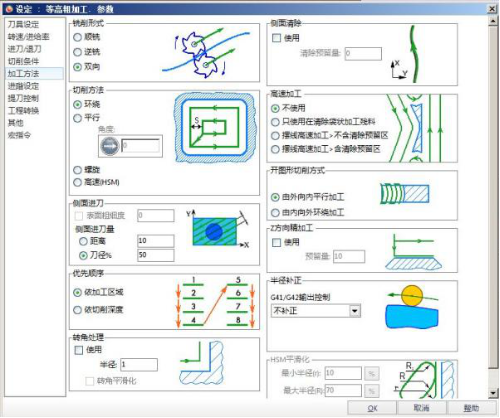

图8 加工参数设定界面
6、 刀路计算及生成

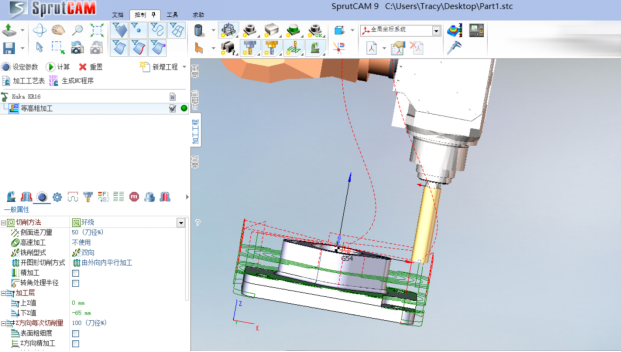

图9 自动生成刀路
7、 加工过程模拟仿真
高品质的动态仿真，可以在仿真过程中发现所制定的工艺中包含的问题，反过来可以指导制定新的工艺方案
仿真模块可以自动检测刀啃，冲击，撞刀，并在程序段中加以标识
对于机器人加工应用还可以提供高级路径优化

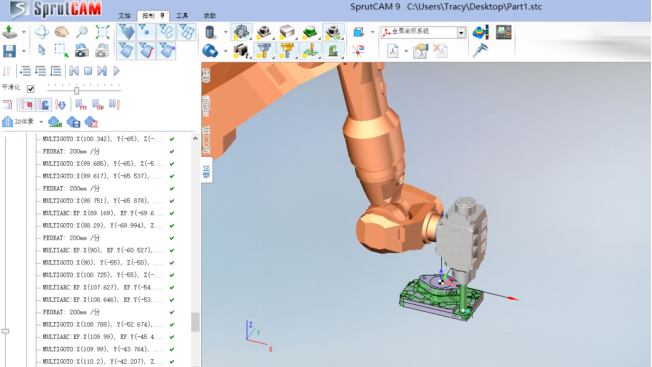

图10 加工过程仿真

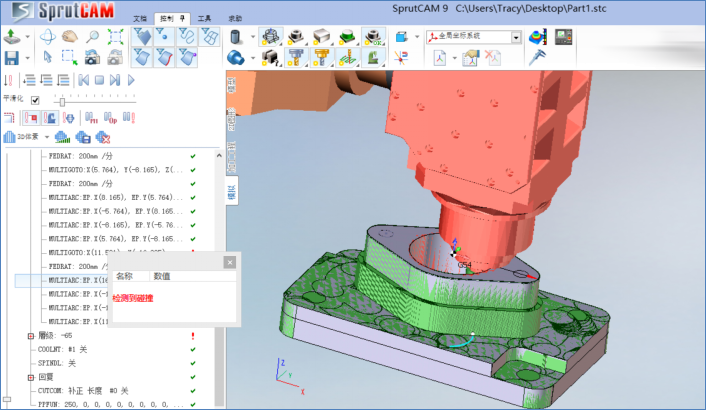

图11 撞刀检测

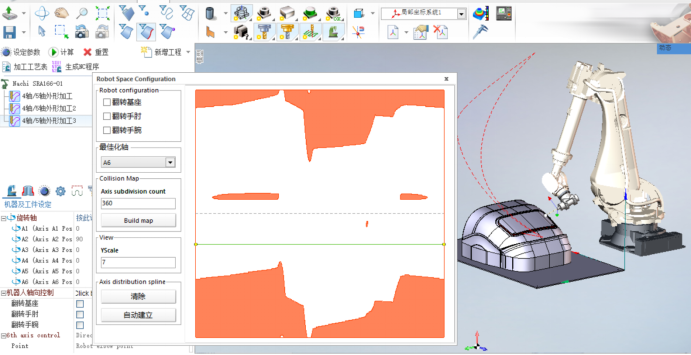

图12 机器人自动路径优化
8、 NC程序后置处理器:
丰富的NC程序后置处理器库几乎可以囊括目前市面上所有的数控系统及机器人控制系统
开放式的后置处理器开发程序可以让你创建专属的特殊后置处理器

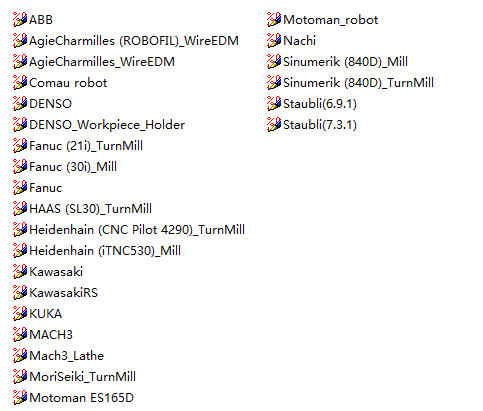

图13 后置处理器

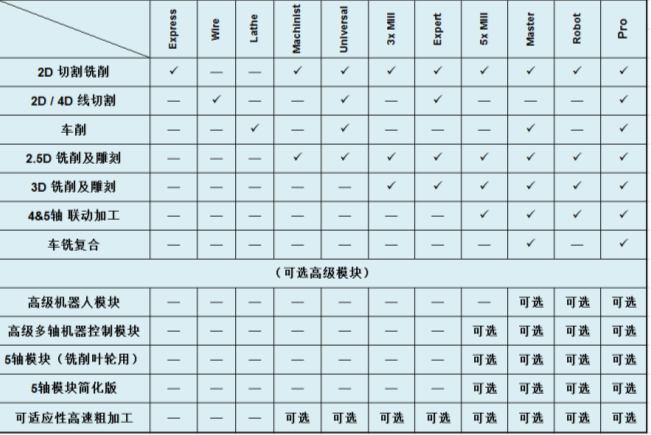

SprutCAM 版本分类表
